設備點檢五感法和點檢基準實例

0/1 鐘表點檢法

該做法就是在設備現場掛一個不會自動走到的鐘表盤，要求點檢員來到現場后，首現將表針按實際時間手動撥到相應的位置，再開始點檢工作，或者在完成點檢后，將表針按實際時間撥到相應位置，待點檢工作考核監督檢查時，以證明自己已按時開展了設備點檢，該方法可以從時間上保證點檢工作按計劃進行，防止虛假點檢，效果明顯。

0/2 “五感法”點檢

1．目檢——松動

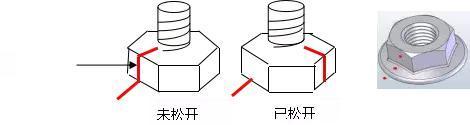

用目視法觀看螺栓是否松動，首先用色筆在螺栓和固定底座之間畫一道細細的直線。再次點檢時，如發現螺栓和底座之間的直線已經對不準了，即說明螺栓振松了。螺絲松動一目了然點檢參考如圖5.3-3所示。

圖5.3-3 螺釘松動一目了然點檢參考

其次在緊固的螺栓上，總會粘有油灰，在松動的螺栓上面積的油灰，形態有別于未松動的螺栓，用點檢錘敲擊被檢查的螺栓，若敲擊聲出現低沉沙啞的情況，同時螺栓周圍所積的油灰出現崩落的現象，基本上能判斷出是否存在松動。

2．聽檢——磨損

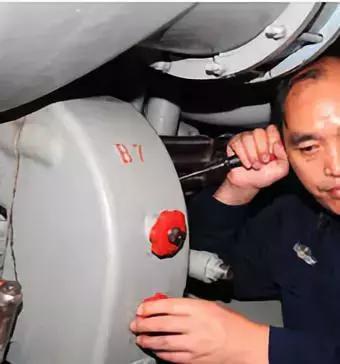

將耳朵直接貼在被檢測設備防護外殼上，或間接將耳朵貼在設備檢測點上，通過對聽到的聲音是否均勻、圓潤、連續等分析，可以判定設備軸承、鏈條、聯軸等是否存在缺油、斷油、摩擦等變化，進而采取相應改善措施。設備聽診點檢參考如圖5.3-4所示。

圖3-4設備聽診點檢參考圖

3．摸檢——振動

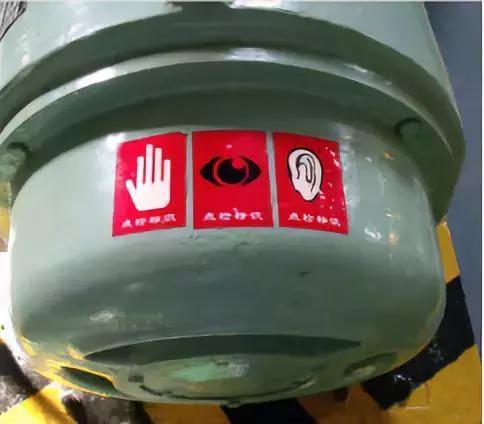

人手觸摸物體對振動的感覺界限一般在單振幅為50Um。當一臺15 -90kW、 3000r/min的交流電動機安裝在牢固的基礎上時，其單振幅允許在50 Um以下。用手感判別振動的良否，可以用一枝鉛筆，筆尖放在振動體上，如果垂直放置的鉛筆，發生激烈的上下跳動，而且向前移動時，就有超值的可能，需要進一步用專用振動測定儀測定其振動值。設備摸檢標示參考如圖5.3-5所示：

圖5.3-5設備摸檢標示參考圖

4．觸（摸）檢——溫度

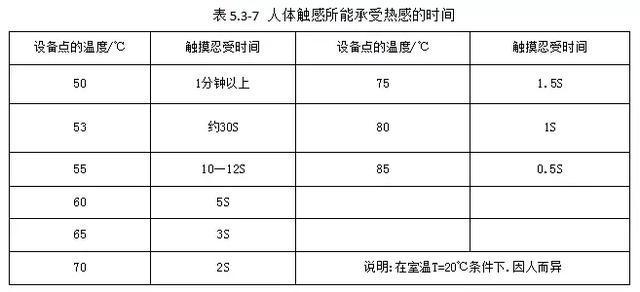

在日常點檢的過程中，使用溫度計測定設備的溫度變化，是非常重要的，但利用手指觸摸發熱體來判別其溫升值是否屬于正常也是可行的。手指觸摸判別溫度的技巧是：用食指和中指按在被測的物體點上，根據手指按放后人能忍受時間的長短，來大致判斷物體的溫度。人體觸感所能承受熱感的時間見表5.3-7。

5．味檢——變質

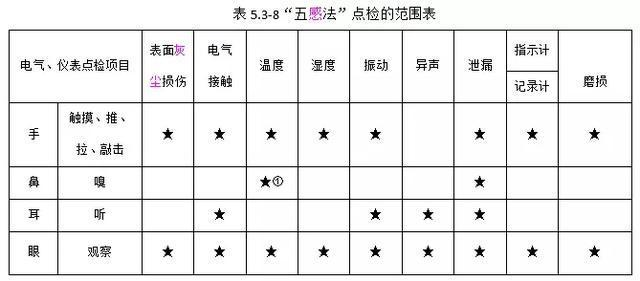

通常不太應用“嘗”字，因要進入口中，故要十分謹慎，除非在特殊場合，如電化學、化學范疇，急需鑒別酸性和堿性時，在特別有經驗的人員和確保對身體無妨的前提下，方可實施。“五感法”點檢的范圍參考見表5.3-8。

★表示可以用相應的感觀方法，檢查對應的點檢項目；①利用面部溫度感覺

0/3 點檢基準實例

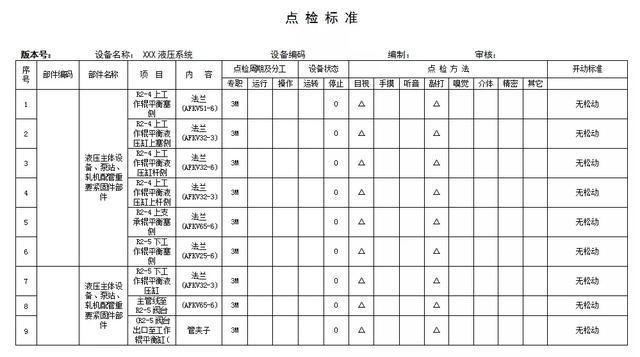

某企業針對內部液壓設備編制點檢標準見表5.3-9。

表5.3-9某企業液壓系統點檢標準
